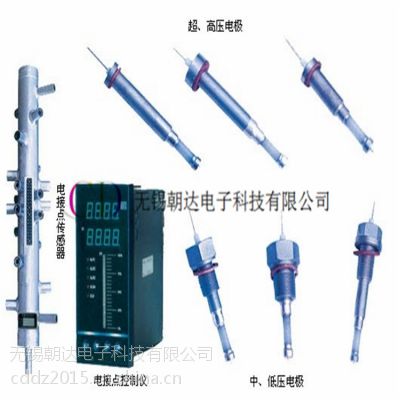

一：产品简介

     电接点水位计根据水与汽电阻率不同而设计。测量筒的电极在水中对筒体的阻抗小。在汽中对筒体的阻抗大。 随着水位的变化，电极在水中的数量产生变化。从而转化为与液位成正比的电流信号输出传送到二次仪表。从而实现水位的显示、 报警、保护联锁等功能。

    液位监控仪具有结构简单、显示直观、运行可靠、维修量小、判断和排除故障方便等优点。它采用全电信号传送，不仅延时小，而且无机械传动所产生的变差和刻度误差，不需要进行误差计算和调整。电接点液位计最突出的优点，是能适应锅炉变参数运行，在锅炉起停等变参数运行工况下，仪表均能在控制室内准确地显示水位。

电接点液位监控仪适用于导电液体的液位测量和控制。主要用于监视锅炉汽包水位、高低压加热器、除氧器、蒸发器、凝结器、直流锅炉启动分离器和其它水箱的液位测量。但不适用易燃易爆场合。

测量原理可参见下图：

二：产品特点

?具有闪光、声音报警功能。

?具有4-20mA或0～10mA的模拟信号输出，可接DCS系统，设有保护联锁输出功能。

?结构简单，安装方便，使用可靠

液体水阻范围：0-500KΩ

三：技术参数

?继电器输出接点容量：220V、3A

?水位显示点数：5-19点（最多可达38点） 例如19点：0、±15、±30、±50、±75、±100、±150、±250、±300

?整机功率：≤5W

四：注意事项

?安装电极过程中一定做好电极和测量筒之间的密封工作

?测量筒安装要和大地垂直，避免倾斜

?连接电极和电接点液位监控仪之间的线缆一定要用高温线缆

五：安装示意图

     一次仪表安装如图一，排污口朝下，测量筒和测量对象之间用截止阀连接，方便正常维护与保养。
